高频雷达物位计ERUN-RNH203 高频雷达物位计
您当前所在的位置: 首页 > 产品中心 > 非接触式雷达物位计

高频雷达物位计ERUN-RNH203

高频雷达物位计
产品描述
赢润环保研发、生产的26GHz高频雷达物位计ERUN-RNH203是一款雷达式物位测量仪表,采用新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于反应釜、耐温、耐压、轻微腐蚀性液体等一些复杂的测量条件。
ERUN-RNH203型26GHz高频雷达物位计产品概述:
赢润环保研发、生产的26GHz高频雷达物位计ERUN-RNH203是一款雷达式物位测量仪表,测量最大距离可达30米。天线被进一步优化处理,采用新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于反应釜、耐温、耐压、轻微腐蚀性液体等一些复杂的测量条件。
高频雷达物位计

26GHz高频雷达物位计产品特点:
1)独特的天线结构,可用于测量腐蚀性液体;
2)采用了先进的微处理器和独特的Echo Discovery回波处理技术;
3)定制设计,有专利的不锈钢材质外壳,可用于本安防爆场合。


ERUN-RNH203型26GHz高频雷达物位计测量原理:
雷达物位天线发射较窄的微波脉冲,经天线向下传输。微波接触到被测介质表面后被反射回来再次被天线系统接收,将信号传输给电子线路部分自动转换成物位信号(因为微波传播速度极快,电磁波到达目标并经反射返回接收器这一来回所用的时间几乎是瞬间的)。
雷达物位计测量原理

A 量程设定
B 低位调整
C 高位调整
D 盲区范围


测量的基准面是:螺纹底面或法兰的密封面。
注:使用雷达物位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。


ERUN-RNH203型26GHz高频雷达物位计设计特点:
1)天线尺寸小,便于安装;非接触雷达,无磨损,无污染。
2)几乎不受腐蚀、泡沫影响;几乎不受大气中水蒸气、温度和压力变化影响。
3)波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
4)测量盲区更小,对于小罐测量也会取得良好的效果。
5)高信噪比,即使在波动的情况下也能获得更优的性能。
6)采用了先进的微处理器和独特的EchoDiscovery 回波处理技术,可以应用于各种复杂工况。
7)严重粉尘环境对高频物位计工作影响不大。
8)波长更短,对在倾斜的固体表面有更好的反射。
9)波束角小,能量集中,增强了回波能力的同时又有利于避开干扰物。
10)测量盲区更小,对于小罐测量也会取得良好的效果。
11)高频率,是测量固体和低介电常数介质的最佳选择。


ERUN-RNH203型26GHz高频雷达物位计功能详情:
参数详情
应用:各种腐蚀的液体
测量范围:10米
过程连接:螺纹、法兰
介质温度:-40~130℃
过程压力:-0.1~0.3MPa
精度:±5mm
防护等级:IP67
频率范围:26GHz
防爆等级:Exia ⅡC T6 Ga/ Exd ia IIC T6 Gb
信号输出:4...20mA/HART(两线/四线),RS485/Mod bus

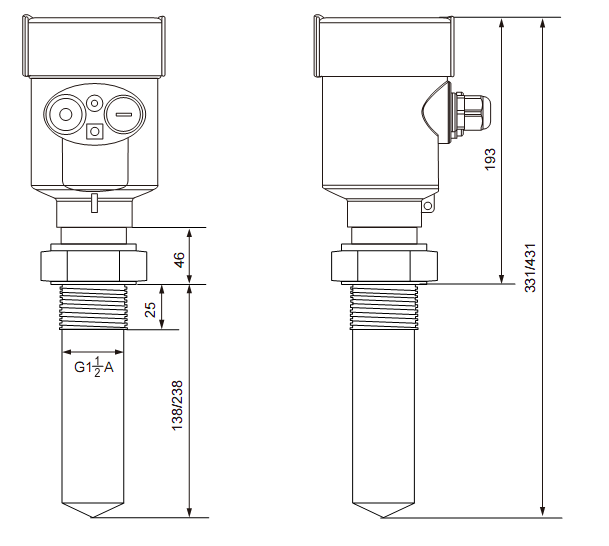

结构尺寸(单位:mm)
高频雷达物位计结构尺寸

仪表线性


发射角 20°
ERUN-RNH203型26GHz高频雷达物位计技术参数:

外壳 外壳和外壳盖之间的密封 硅橡胶
外壳视窗 聚碳酸酯
接地端子 不锈钢
供电电压 两线制 标准型 (16~26) V DC
本安型 (21. 6~26. 4) V DC
功耗 max 22. 5mA / 1W
允许波纹 -<100Hz Uss < lV
- (100~100K) Hz Uss < l0mV
电缆参数 电缆入口/插头 1个M20xl.5电缆入口
1个盲堵M20xl.5
接线端子 导线横截面2.5mm²
输出参数 输出信号 (4~2 0) mA
通讯协议 HART
分辨率 1. 6μA
故障信号 电流输出不变
20. 5mA
22mA
3.9mA
积分时间 (0~50)s,可调
盲区 天线末端
微波频率 26GHz
通讯接口 HART通讯协议
测量间隔 大约1秒(取决于参数设置)
调整时间 大约1秒(取决于参数设置)
显示分辨率 1mm
工作存储及运输温度 (-40~100) ℃
压力 Max. 4MPa
耐震 机械震动l0m/s² , (10~150)Hz
